Errichtungsschienen für Industriekonstruktionen
Hier wird die Planung von 4 Errichtungsschienen für Industriekonstruktionen präsentiert, die von der Hellenic Petroleum benutzt wurden.

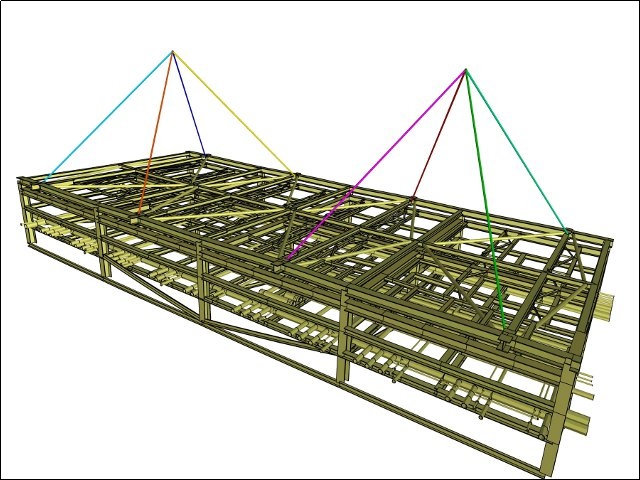

Der Erste wurde für die Errichtung eines 30m Höhen und 38t Schweren Turms benutzt. Der Zweite und der Dritte, wurden für die Aufhängung von Maschinenbauausrüstung benutzt. Der Vierte wurde für den Transport und die Aufhängung einer Rohrbrücke mit einer Abmessung von 10,5 x 26m mit allen Rohren Aufgeladen, mit Hilfe von zwei Kränen.

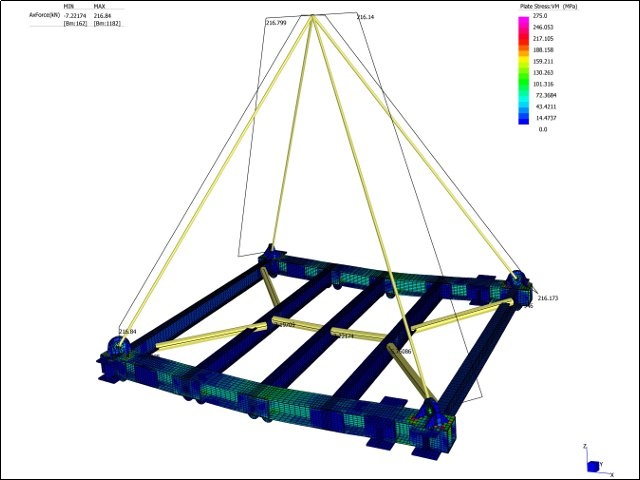

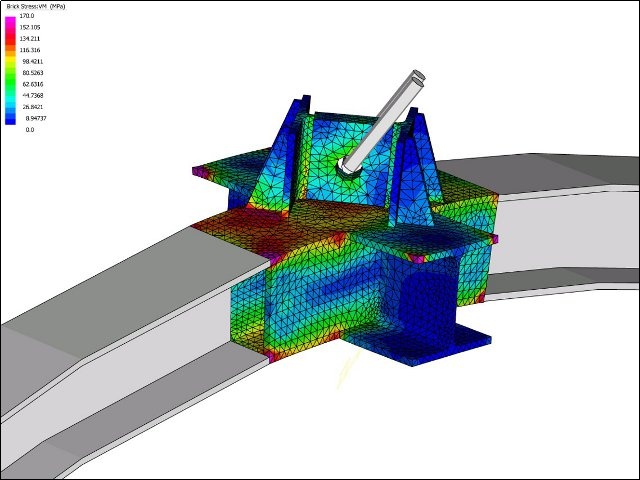

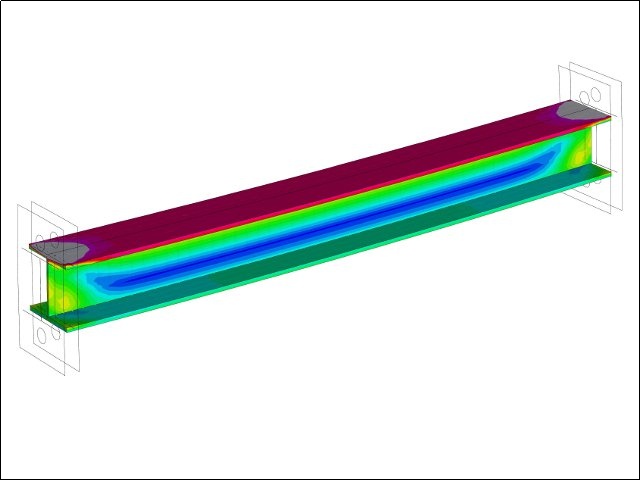

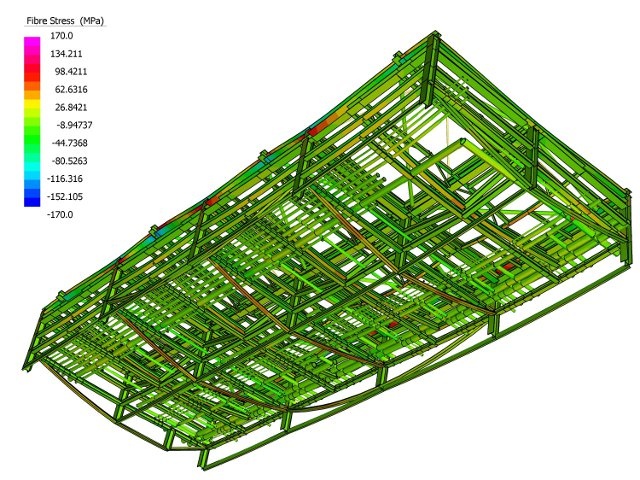

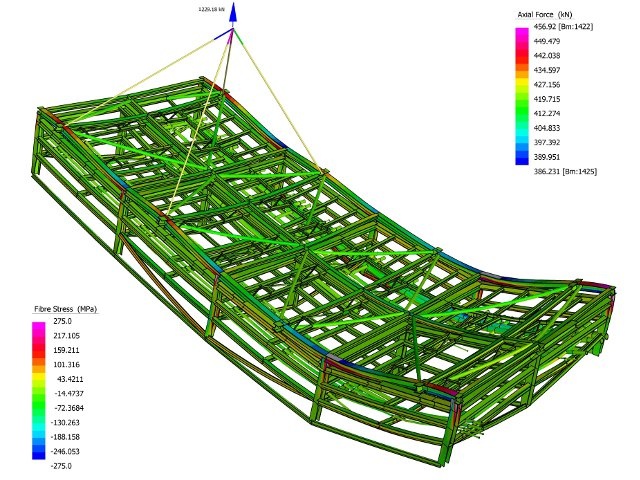

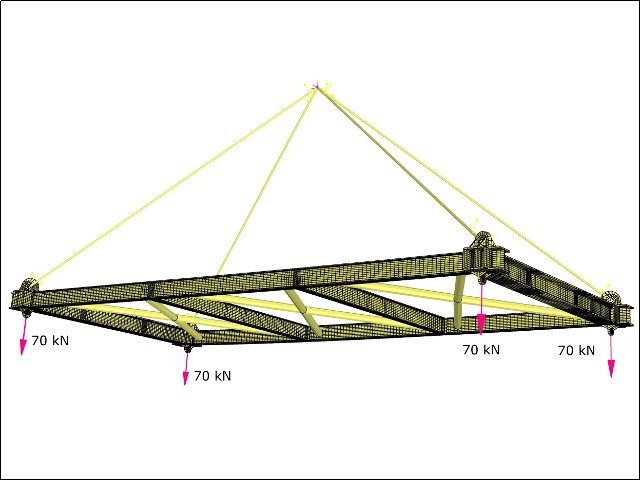

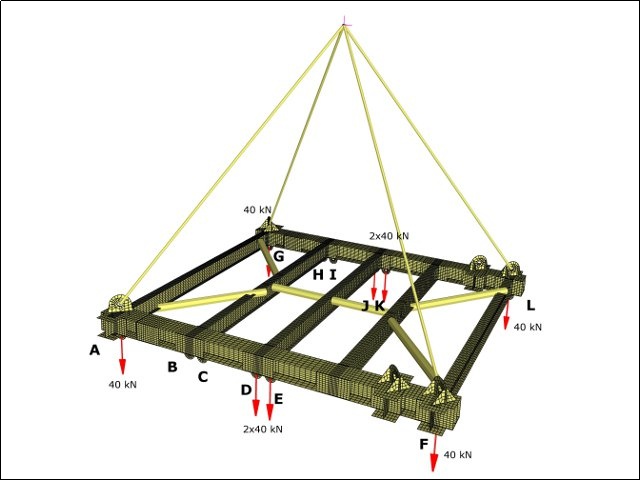

In den ersten drei Fällen wurde für die Errichtungsstäbe ein 2D-Finite-Elemente Model gestaltet, mit allen Einzelheiten der Stahlplaten für die Aufhängung, die Nachforschung der örtlichen Spannungen in diesen Positionen und nicht nur der Gesamtspannung des Tragwerks. Für den vierten Fall wurde ein lineares Finite Elemente Model für das komplette Tragwerk gestaltet, dazu wurden auch weitere 3D-Finite Elemente Modelle gestaltet so dass die Spannung in den Positionen der Abhängung Untersucht werden kann.
In allen vier Fällen wurde eine nichtlineare Analyse , mit eine nichtlineare Geometrie, sowie auch eine nichtlineare Spanungs-Dehnungs-Regel, mit der Strand7 Software entwickelt.
