Industrielager Stahlgebäude

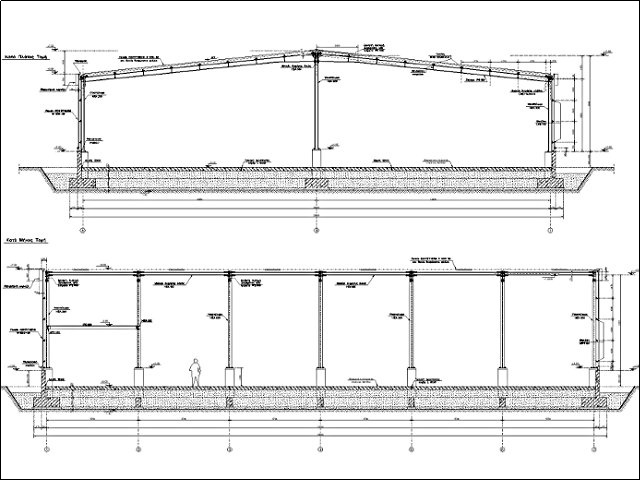

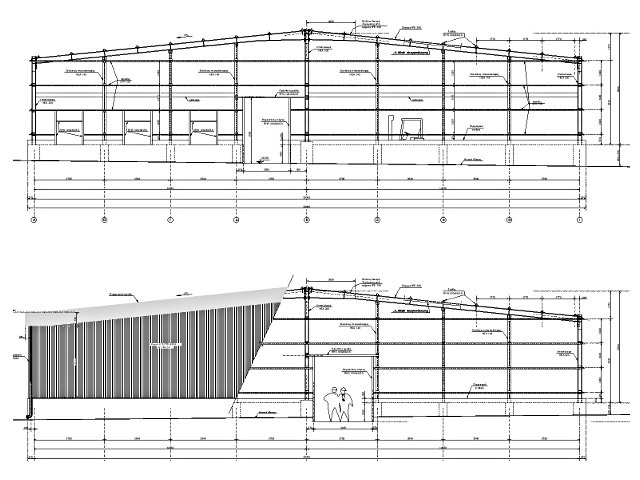

Stahl-Gebäude Lager der Firma ´´I.Konstantinidis u. SIA E.E.´´ im Gebiet  Sindos des Stadtteils Neochorouda. Es handelt sich um ein Erdgeschossiges Gebäude mit einem Grundriss von 30m x 35m und die Höhe Satteldachs variiert zwischen 5,63m und 7,13m

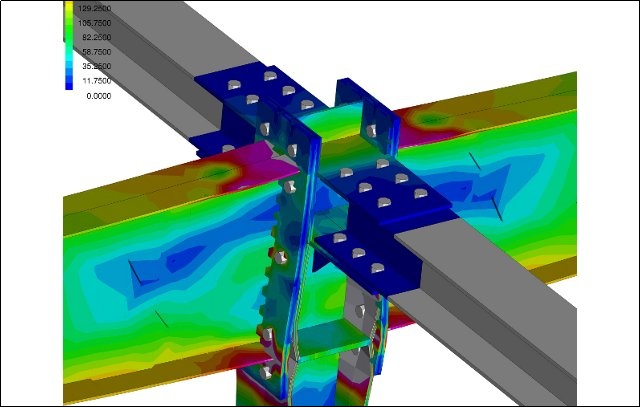

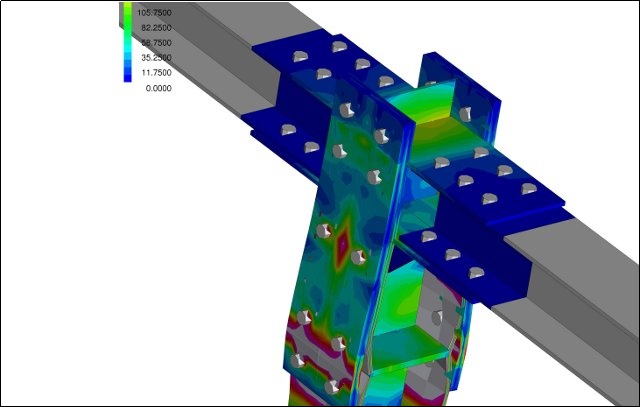

Das Tragwerk des Überbaus bildet sich aus 7 Rahmen die sich auf Drei Säulen je 5,70m – 5,75m stützen. Diese Rahmen sind auf der Kronenhöhe mit Stahlträgern, in der Längsachse, zusammengekoppelt. Alle Knoten zwischen Unterzüge und Säulen bilden sich als komplette Gewindeverbindungen mit Möglichkeit von Momente Übernahme.
Die Stahlbetonpfeiler enden auf den Streifenfundamenten in einer Tiefe von 1,30m, unter dem Grundboden, und bilden zusammen mit den Verbunds-Balken der Querlänge ein Fundamentrost.

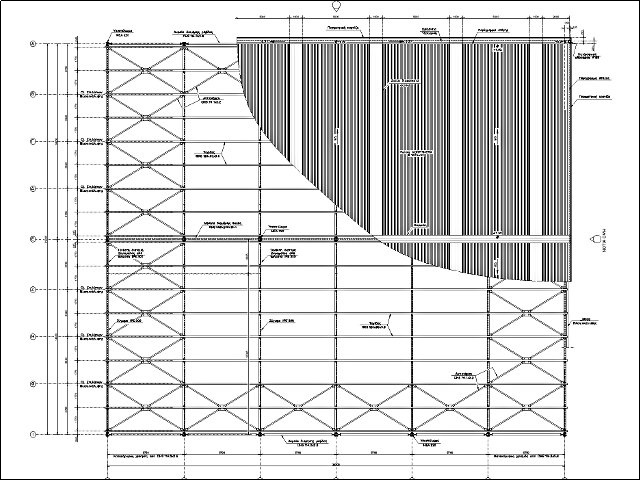

Die Wärmedämmerungspaneele der oberen sowie auch der seitlichen Beschichtung, tragen die Z-Pfetten der Längsachse sowie auch C-Pfetten mit einer Höhe von 120mm, mit einer Träger-Statik-Funktion von, in der Regel, zwei Öffnungen. Die C-Pfetten sind auf den Giebel, sowohl auf den Rahmensäulen aber auch auf den dazwischenliegenden Säulen verschraubt, 6 auf jeder Seite. Diese sind Einachsig gestützt mit Festlagern in der Pfeilern und Gleitladern auf der Doppelkonsole. Die Drei Ein- und Ausgänge sowie auch die Fenster des Gebäudes bilden sich mit der Hilfe von Zusatzgiebeln und C-Pfetten, die das Tragwerk nicht beeinflussen.
Die Normung der Konstruktion ist bei dem Streifen der Büro- Lagerräumen zwischen Fassade und dem zweiten Rahmen unterbrochen. Damit man die zusätzliche Pfeiler im innerer vermeidet. Eine Verbindung zwischen Säulen und den Unterzügen des Rahmens wurde auf der Höhe der Beschichtung der Raume vorgesehen, während gleichartige Träger entlang der Fassade, auf den Säulen und Pfeilen, geschraubt worden sind. Die Querträger der Dachhaut wurden mit Kreuzspan Zweigelenkunterzüge und den Paneelen ergänzt.
Der Boden der Lagerhalle ist ein normaler Fußboden, also aus Stahlbeton mit einer stärke von 0,20m mit einer unteren Schicht aus verdichteten Kies und einem Fügen Netz mit einen nicht größeren Abstand als 10,50m.

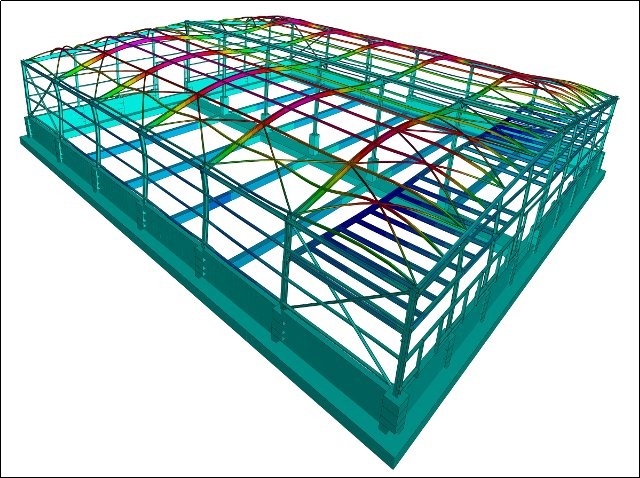

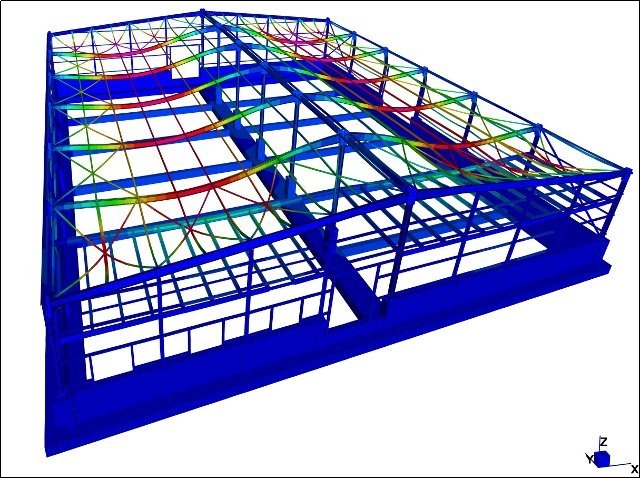

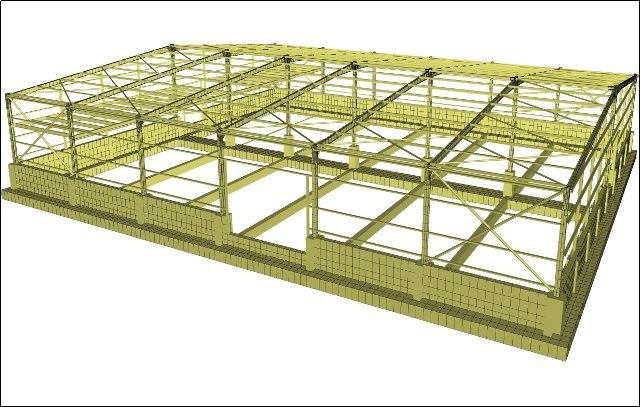

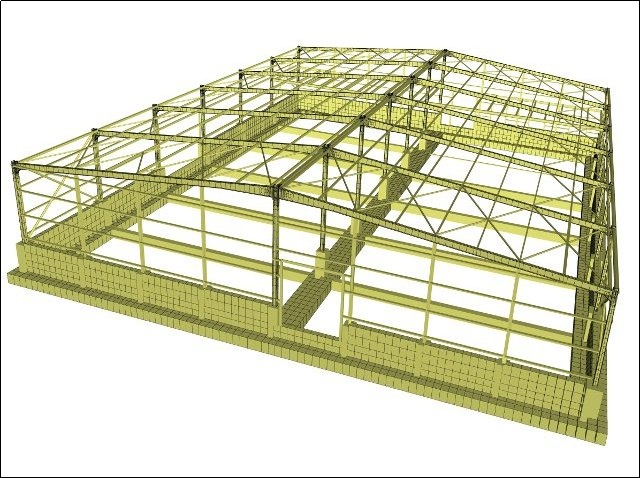

Für die Kalkulation wurde ein Finite Elemente Model, für alle Komponenten des Tragwerks (Rahmen und Fundamente), mit allen Details der Positionen der Knoten mit den Bedingungen des Einseitigen Kontakts, mit Hilfe der
Strand7 Software entwickelt.
