Aluminium Fabrik Griechenland in Antikira Fokidas.

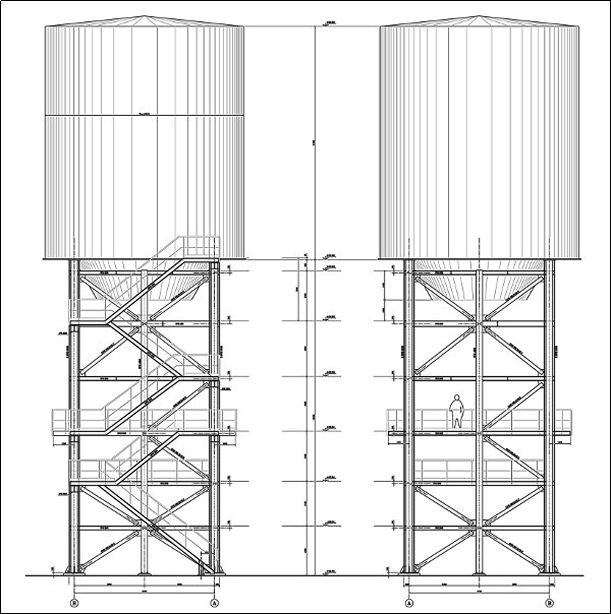

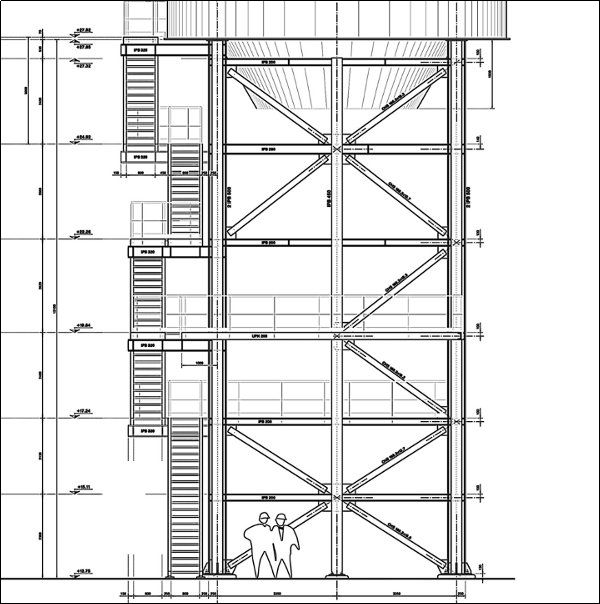

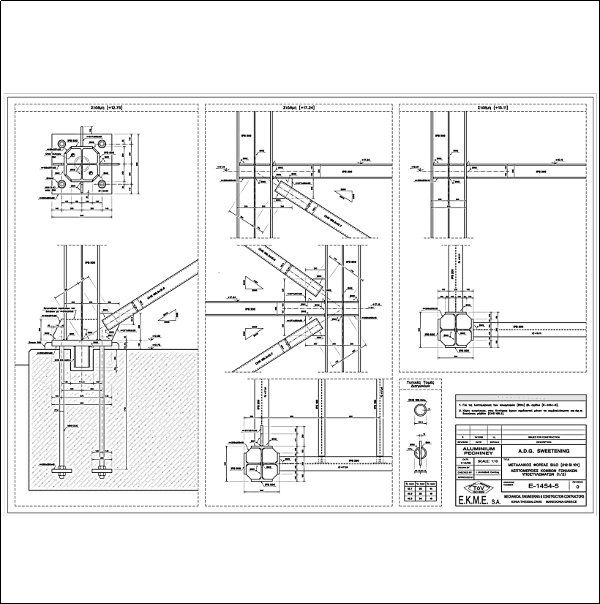

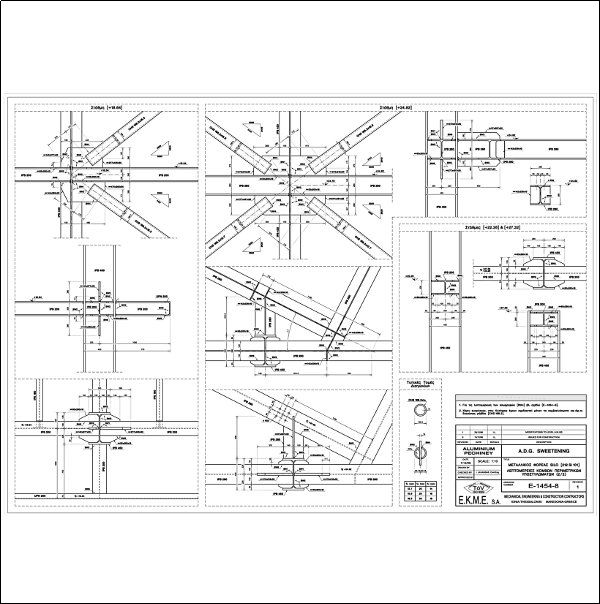

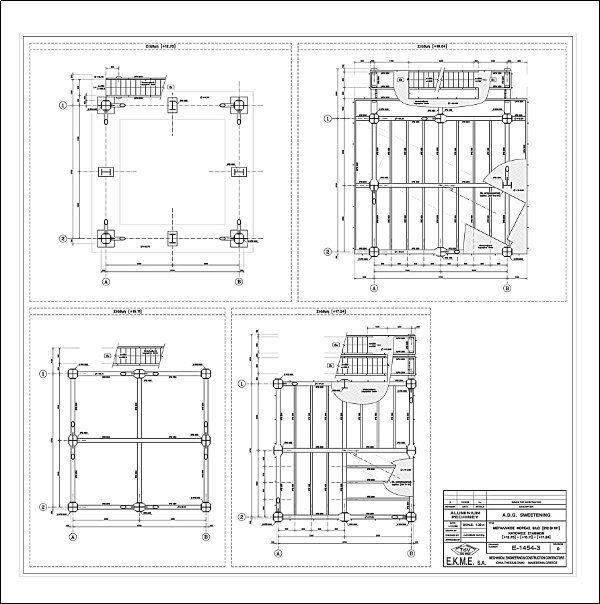

Bauxit Silos Das Tragwerk bildet sich aus 8 Säulen und Mehreren Etagen mit einer gesamthöhe von 15m. Die Baubestandteile sind standarisierte Stahlprofile. Es Verfügt über vier Ecksäulen mit einem Abstand von 6,70m und vier Zwischensäulen im Umriss. In allen Ansichten und Ebenen wurden senkrechte diagonale Balken ohne Exzentrizität eingeordnet. Begehbar ist die Zweite und Dritte Ebene wo für jeden zweiten Schalter auf jeder Seite ein freier teil, für den Durchgang von Personal und Maschinen, vorgesehen worden ist. Die Treppen befinden sind außerhalb und auf der einen Seite des Tragwerks. Sie sind Einachsig durch Kragträgern auf zwei Eckstützen gespant. Das Silo liegt auf eine Schürze(Skirt) auf den vier Eckstützen.
Bauxit Silos für Alluminium Hellas
      |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
