Stahlkonstruktionen im Bibliothekgebäude der Abteilung Bauingenieurwesen des A.U.Th. im Einzelnen:

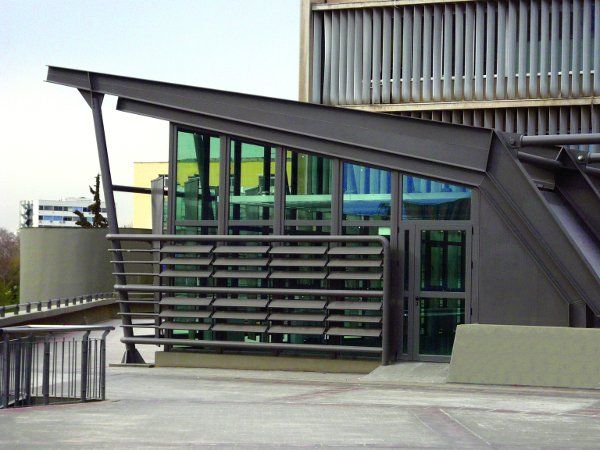

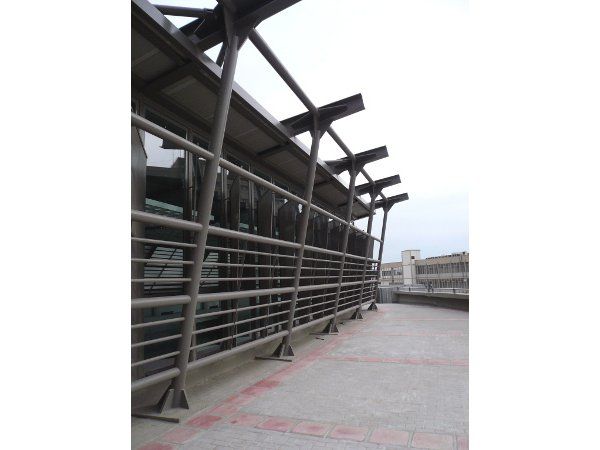

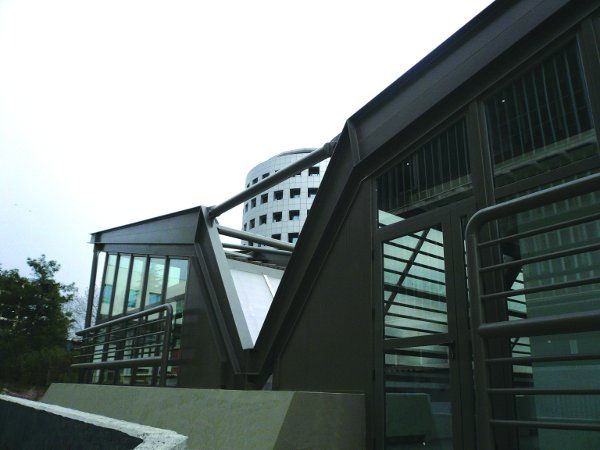

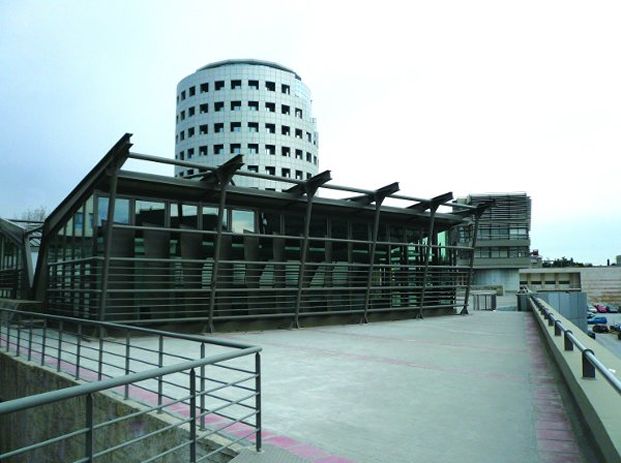

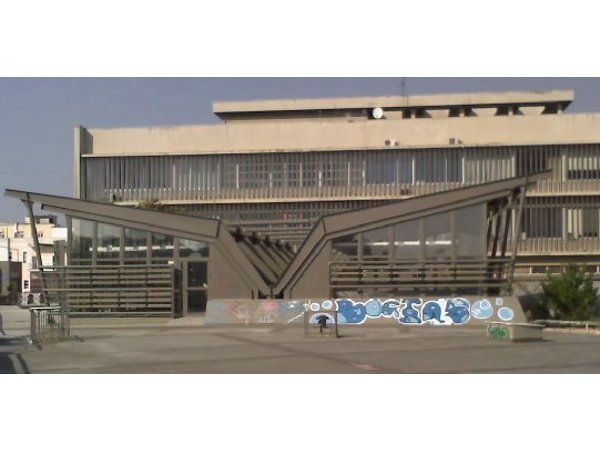

Mansarde Überdachung:

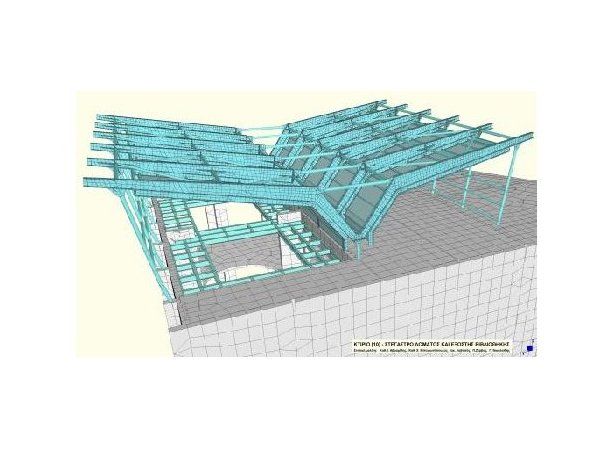

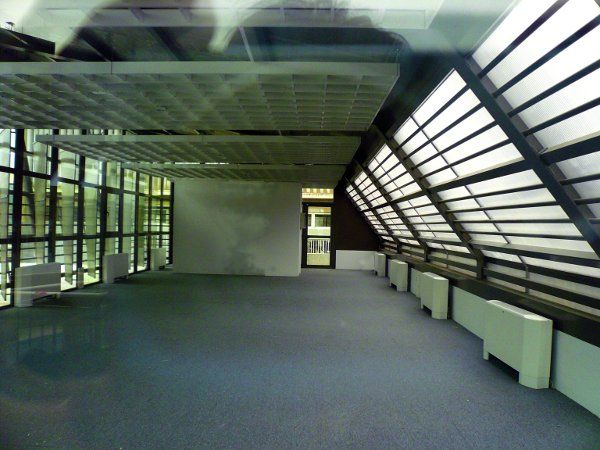

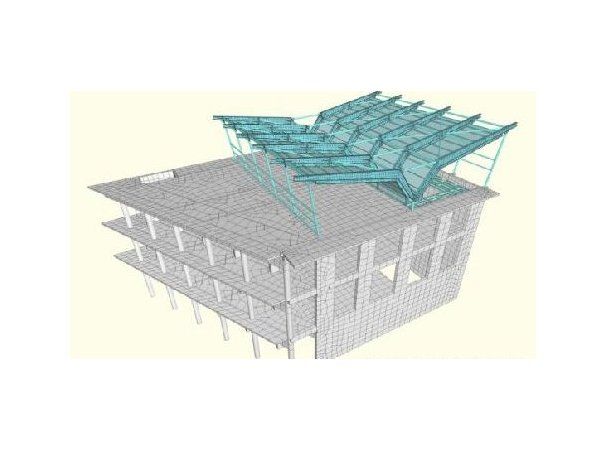

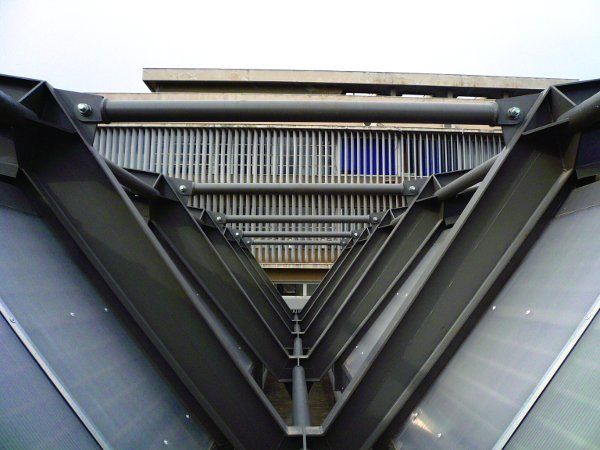

Es handelt sich um eine Eingeschossige Konstruktion mit einem Grundriss von 375m2 und einer Höhe von 5,00m, gebildet aus zwei morphologisch gleichen Einheiten. Die erste bildet das Atrium der Bibliothek, während die zweite als Büroraume dient. Es verfügt über eine obere Beschichtung aus Steinwolle, während die Seitenbeschichtung aus Glass ist. Das Tragwerk bildet sich durch Sechs Rahmen aus Nicht-Standarisierte Stahlprofile in der Längsachse, zusammengebunden durch Rahmenformrohre und durch Festlagerung von Stäben. Wegen der Spezialisierten Morphologie der Konstruktion und der Stelle (Mansarde eines Vorhandenen Gebäudes), wurde ein Finite Elemente Model Entwickelt für die Neue sowie auch für die Vorhandene Konstruktion, mit Hilfe der Strand7 Software.

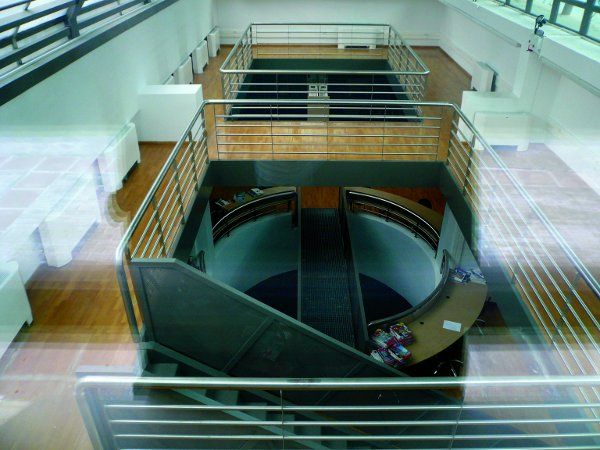

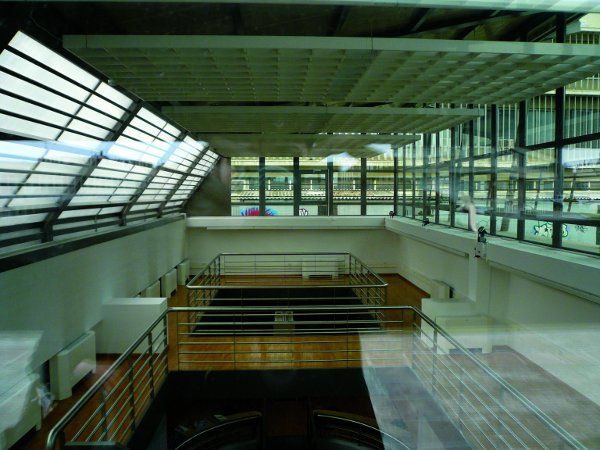

Galerie (Balkon) der Bibliothek
Ein Trägerrost bildet sich über dem Atrium des letzten Geschosses des vorhandenen Gebäudes, aufgehängt auf 2x24 Plätze auf den Betonmauern und Unterzügen  der Achsen [A] und [B] des Gebäudes, sowie auch auf 2x2 Spezialstützungen die als Loslager funktionieren. Geometrisch handelt es sich um eine Bandplattform von Breite 1,80m und von äußeren maßen 8,00 x 17,10m, Beschichtet mit Holzbelag, sowie einen zentralen Verbindungsflur der gleichen Breite, die mit einem Inox-Geländer umfasst sind. Eine Stahltreppe Verbindet den Balkon mir den vorhandenen Erdgeschossdecke der Bibliothek.


Bibliothek der Abteilung Bauingenieurwesen A.U.Th.                 Architekten:  Prof. A. M. Kotsiopoulos A.U.Th, A. Panou, E. Zoumpoulidou
                                                                                                               Beratender der Tragwerksplanung: Professor Ch. Baniotopoulos A.U.TH.
